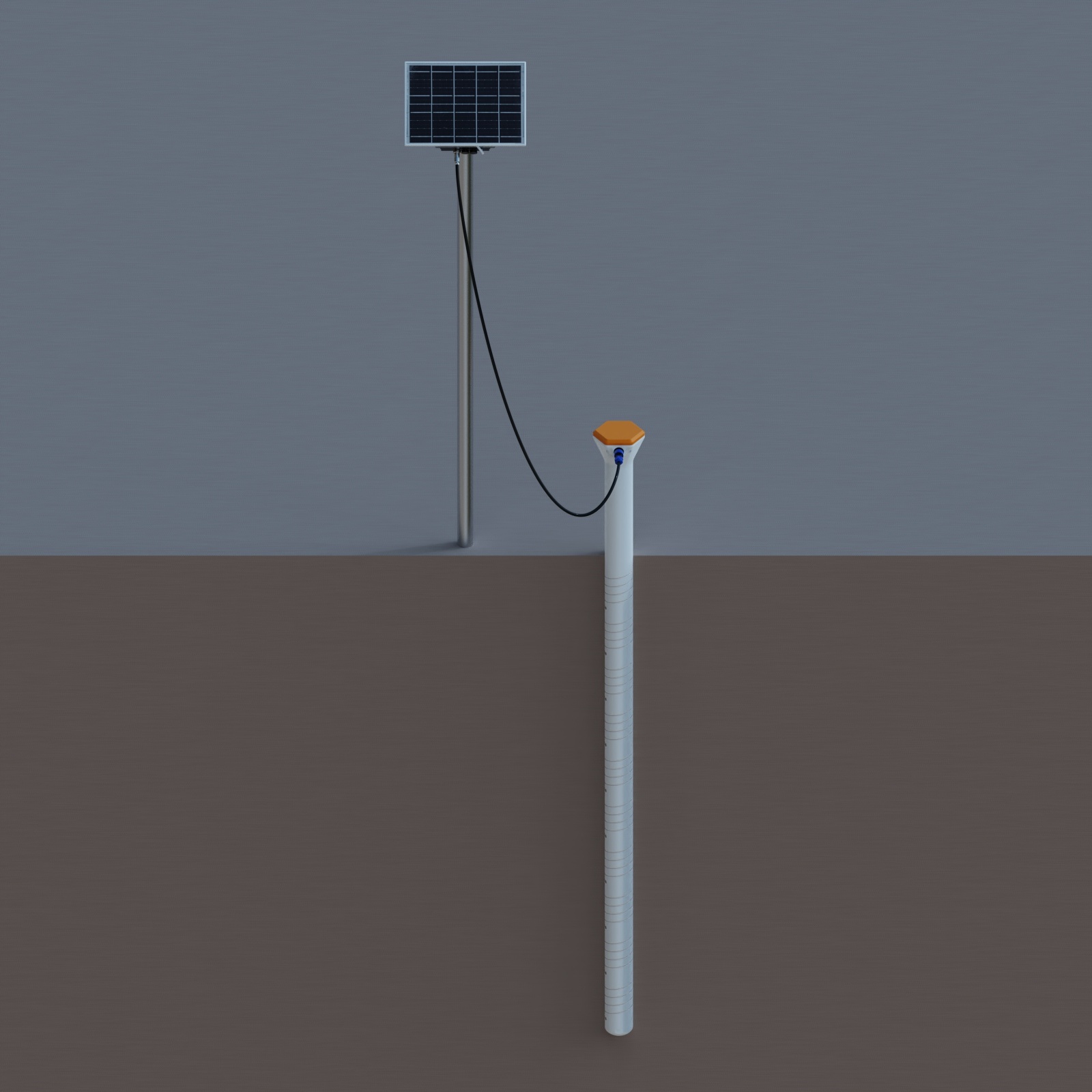

产品简介：管式土壤监测站是用于监测土壤剖面温度、土壤剖面湿度、土壤剖面电导率的在线监测装备，， ，集土壤温度、水分、电导率可普遍应用于智慧大棚、智慧果园、智慧浇灌等农业工程领域。。 。
一、产品简介
管式土壤监测站是用于监测土壤剖面温度、土壤剖面湿度、土壤剖面电导率的在线监测装备，， ，集土壤温度、水分、电导率可普遍应用于智慧大棚、智慧果园、智慧浇灌等农业工程领域。。 。
二、产品参数
太阳能板功率：8W
太阳能板标准事情电压：DC5V
内置锂电池容量：5000mAh
传感器启动时间：60S
传感器供电电压：DC12V
传感器供电电流：22mA
传感器功耗：0.26W
通讯方式：485 Modbus RTU协议
丈量参数：可同时丈量10层
丈量原理：通过丈量土壤介电常数建设数学模子，， ，设计螺旋式丈量电极丈量土壤体积含水率数据。。 。
参数 | 丈量规模 | 精度 | 分辨率 | 单位 |
土壤温度 | -30~70℃ | ±0.3（-10~70℃） | 0.01 | ℃ |
土壤湿度 | 0~100% | ±3%（壤土） 高有机质土壤（土壤有机碳含量>12%）高粘粒含量土壤（粘粒含量>45%）由于其介电弛豫特征，， ，可能需要针对特定土壤类型举行标定 | 0.1% | --- |
土壤电导率 | 0~20000us/cm | ±3%（0~10000us/cm） ±5%（全量程） | 1 | us/cm |
三、优势与特点
★单个土壤管式传感器可以同时丈量多个深度的土壤参数，， ，监测深度可定制（小于1M）。。 。
★传感器接纳低功耗设计，， ，功耗低至0.26W，， ，适用于野外恒久无人监测。。 。
★传感器每层都可以自力丈量温度、湿度、电导率参数。。 。
★传感器外壳接纳入口PC材质，， ，强度高、耐侵蚀、对情形无污染。。 。
★传感器防水品级抵达IP67，， ，应对恒久室外监测。。 。
★传感器丈量一定区域内的平均湿度，， ，填补了单点丈量具有局限性的问题。。 。
★传感器接纳自主设计的螺旋式丈量电极，， ，改善传感器与土壤之间的接触，， ，只管阻止空气间隙造成的丈量误差。。 。
四、使用注重事项
a.传感器使用应严酷凭证装置使用说明书举行。。 。
b.多个传感器同时势情时，， ，必需距离3米以上距离。。 。
c.传感器丈量原理限制，， ，传感器丈量地为中心半径3米规模内不应有电磁线缆和强磁辐射滋扰，， ，阻止造成传感器丈量的重大误差和损坏。。 。
d.传感器的装置情形应该切合传感器的丈量规模，， ，阻止超量程等不规范行为。。 。
e.传感器装置应避开强酸强碱、重油污重金属情形举行。。 。
f.传感器为土壤丈量传感器，， ，榨取使用本传感器对其他物质举行丈量。。 。
g.传感器装置情形不可有强振动。。 。
h.传感器不可有过强外力作用。。 。
i.榨取拆卸，， ，私自拆卸视为不对规行为，， ，后续将不再提供任何服务行为。。 。
五、结构图
六、尺寸图
七、装置要领
钻孔法：
1. 取土钻钻头、手柄、支杆，， ，完成后将取土钻竖直于地面，， ，双手紧握手柄顺时针下压慢速转动。。 。(注重：不要太用力，， ，务必慢速多转几圈，， ，防止钻头跑偏至孔洞打歪)
2. 将取土钻从孔洞中取出，， ，放到盆子里，， ，用工具把钻出的土网络到盆子里以用来和泥浆。。 。(注重：第一钻土由于杂质过多，， ，不做网络)
3. 重复一连上述打孔、取土，， ，并在此历程中实验性地将传感器轻放入孔洞中(请勿将装备用力触底)，， ，以测试孔洞的深度是否合适;若有卡顿，， ，则使用取土钻修正，， ，包管传感器放入、取出都较量顺畅;直到孔深与传感器所标识的装置位置齐平（零刻度线），， ，打孔完成。。 。
4. 挑出盆中土壤杂质，， ，石子、根、禁止易消融的土块等。。 。将土壤搓细，， ，以便和泥浆。。 。
5. 倒入适量水，， ，充分搅拌至粘稠状;壤土泥浆一般不可稠于“芝麻酱”状。。 。
6. 将泥浆逐步倒入孔洞，， ，或许到孔洞1/2的位置;可凭证现真相形酌情增减。。 。
7.将传感器逐步放入孔洞中，， ，顺时针转动并下压，， ，速度过快可能会导致气泡不可被完全倾轧。。 。(注重：再转动下压的历程中不可以上拔传感器，， ，防止气体再次吸入孔中)
8.当传感器装置到准确的深度后，， ，装备周围会溢出一些泥浆，， ，灌浆完成;此时传感器装置深度与洞口齐平。。 。(注重：将传感器周围3CM以外多余的泥浆扫除，， ，防止结块影响水分下渗)
掩埋法：使用镐子挖一个埋传感器的深坑，， ，和泥浆将传感器掩埋，， ，处理细节参照钻孔法。。 。
